Brand Name : | YUE MI |
Model Number : | 2100/2102 |
Certification : | ISO SGS |
Price : | consult |
Payment Terms : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Supply Ability : | 200/Set/Month |
Delivery Time : | 5-8 word days |
Performance Capabilities:
Temperature | -40ºC to 150ºC, dependent on the elastomer |
Pressure | ≤2.0MPa |
Speed | ≤13m/s |
End play/axial float allowance | ±0.1mm |
Size | 14-100MM |
Brand | yuemi |
Face | Carbon, SiC, TC |
Seat | Ceramic, SiC, TC |
Elastomer | NBR, EPDM, etc. |
Spring | SS304, SS316 |
Metal parts | SS304, SS316 |
Idividual Packing | Using foam and plastic paper wrapped, then put one piece of seal in one box,finally put in standard export carton. |

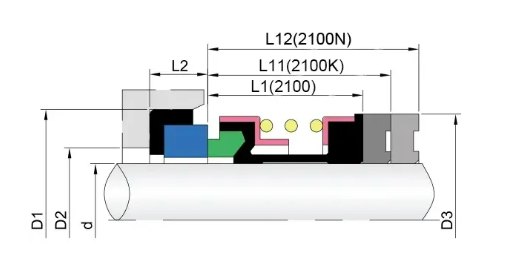

Metric | d | D3 | D2 | D1 | L1 | L11 | L12 | L2 | Size/ | d | D3 | L1 |
Inch | ||||||||||||
10 | 10 | 20 | 15 | 21 | 15 | 27.5 | 35 | 5 | 0.375 | 9.5 | 20 | 15 |
12 | 12 | 22 | 17 | 23 | 15 | 26.5 | 34 | 6 | 0.500 | 12.7 | 24 | 15 |
14 | 14 | 24 | 19 | 25 | 15 | 29 | 34 | 6 | 0.625 | 15.8 | 26 | 15 |
15 | 15 | 25 | 20 | 26 | 15 | 29 | 34 | 6 | 0.750 | 19 | 32 | 20 |
16 | 16 | 26 | 23 | 27 | 15 | 29 | 34 | 6 | 0.875 | 22.2 | 36 | 20 |
18 | 18 | 32 | 25 | 33 | 20 | 31.5 | 39 | 6 | 1.000 | 25.4 | 38 | 20 |
20 | 20 | 34 | 27 | 35 | 20 | 31.5 | 39 | 6 | 1.125 | 28.5 | 42.3 | 26 |
22 | 22 | 36 | 29 | 37 | 20 | 31.5 | 39 | 6 | 1.250 | 31.7 | 46 | 26 |
24 | 24 | 38 | 31 | 39 | 20 | 34 | 44 | 6 | 1.375 | 34.9 | 49 | 26 |
25 | 25 | 39 | 32 | 40 | 20 | 34 | 44 | 6 | 1.500 | 38.1 | 54 | 30 |
28 | 28 | 42 | 35 | 43 | 26 | 36.5 | 44 | 6 | 1.625 | 41.2 | 56 | 30 |
30 | 30 | 44 | 37 | 45 | 26 | 35.5 | 43 | 7 | 1.750 | 44.4 | 61 | 30 |
32 | 32 | 46 | 40 | 48 | 26 | 35.5 | 48 | 7 | 1.875 | 47.6 | 64 | 30 |
33 | 33 | 47 | 40 | 48 | 26 | 35.5 | 48 | 7 | 2.000 | 50.8 | 66 | 30 |
35 | 35 | 49 | 42 | 50 | 26 | 34.5 | 47 | 8 | 2.125 | 53.9 | 69 | 30 |
38 | 38 | 54 | 47 | 56 | 30 | 37 | 47 | 8 | 2.250 | 57.1 | 77 | 33 |
40 | 40 | 56 | 49 | 58 | 30 | 37 | 47 | 8 | 2.375 | 60.3 | 80 | 33 |
43 | 43 | 59 | 52 | 61 | 30 | 37 | 52 | 8 | 2.500 | 63.5 | 83 | 33 |
45 | 45 | 61 | 54 | 63 | 30 | 37 | 52 | 8 | 2.625 | 66.6 | 88 | 33 |
48 | 48 | 64 | 57 | 66 | 30 | 35 | 50 | 10 | 2.750 | 69.8 | 89 | 33 |
50 | 50 | 66 | 60 | 70 | 30 | 37.5 | 50 | 10 | 2.875 | 73 | 96 | 33 |
53 | 53 | 69 | 63 | 73 | 30 | 37.5 | 60 | 10 | 3.000 | 76.2 | 99 | 40 |
55 | 55 | 71 | 65 | 75 | 30 | 37.5 | 60 | 10 | 3.125 | 79.3 | 103 | 40 |
58 | 58 | 78 | 68 | 78 | 33 | 42.5 | 60 | 10 | 3.250 | 82.5 | 104 | 40 |
60 | 60 | 80 | 70 | 80 | 33 | 40.5 | 58 | 12 | 3.375 | 85.7 | 108 | 40 |
63 | 63 | 83 | 73 | 83 | 33 | 40.5 | 58 | 12 | 3.500 | 88.9 | 112 | 40 |
65 | 65 | 85 | 75 | 85 | 33 | 40.5 | 68 | 12 | 3.625 | 92 | 114 | 40 |
68 | 68 | 88 | 79 | 90 | 33 | 40.5 | 68 | 12 | 3.750 | 95.2 | 118 | 40 |
70 | 70 | 90 | 81 | 92 | 33 | 48 | 68 | 12 | 3.875 | 98.4 | 122 | 40 |
75 | 75 | 99 | 86 | 97 | 40 | 48 | 68 | 12 | 4.000 | 101.6 | 124 | 40 |
80 | 80 | 104 | 92 | 105 | 40 | 47.5 | 77.5 | 12.5 | ||||
85 | 85 | 109 | 97 | 110 | 40 | 47.5 | 77.5 | 12.5 | ||||
90 | 90 | 114 | 102 | 115 | 40 | 52.5 | 77.5 | 12.5 | ||||
95 | 95 | 119 | 117 | 120 | 40 | 52.5 | 77.5 | 12.5 | ||||
100 | 100 | 124 | 122 | 125 | 40 | 52.5 | 77.5 | 12.5 |
.
![]() |
